アクションとロジックフローの連携

Accel Studioを使って、画面のアクション（IM-BloomMaker）からロジックフロー（IM-LogicDesigner）を呼び出すといった連携処理を実装する例を紹介します。

ここでは以下のシナリオを想定して、実装のポイントを説明します。

ユーザ入力：20文字以下の文字列を受け付ける
正常処理：入力された文字列は「${入力文字列}」です。という文字列を返却
エラー処理：21文字以上の場合、入力文字列は 20文字以内で指定してください。というエラーメッセージを返却

完成イメージ

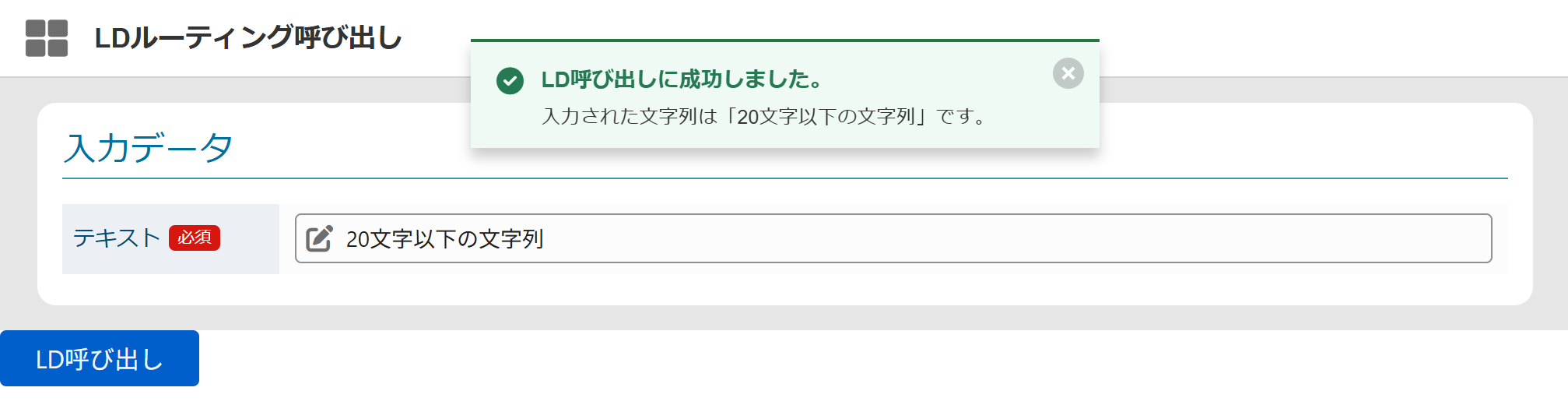

正常終了時

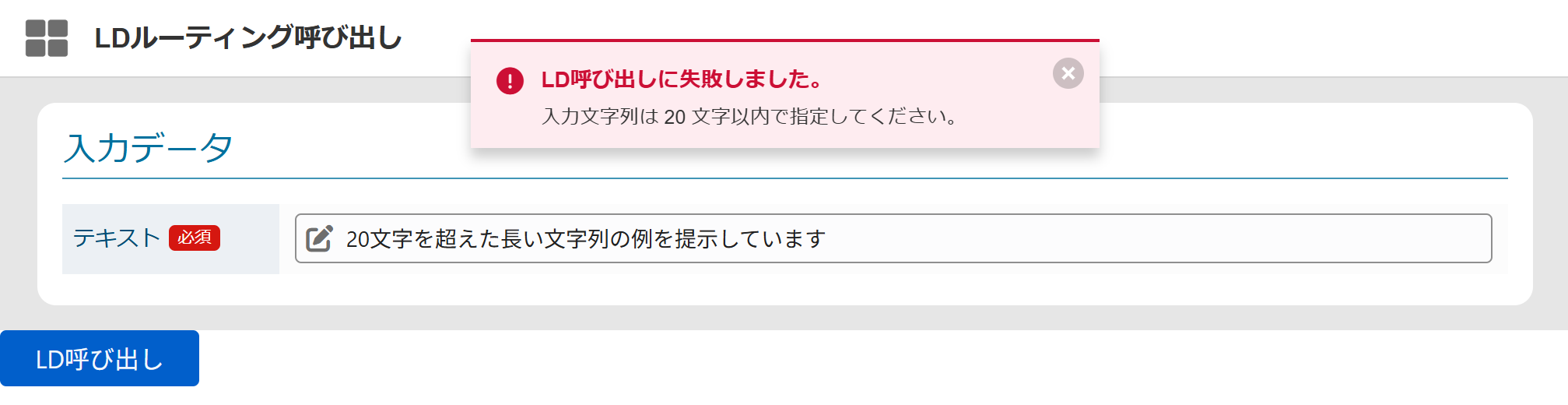

エラー終了時

説明

サンプル資材をもとに、Accel StudioでIM-BloomMakerとIM-LogicDesignerを連携させ、画面操作をトリガーにしてサーバサイド処理を実行する例を説明してします。

よくある構成と処理のイメージは以下のとおりです。

IM-BloomMaker：ユーザの入力を受け取り、フロールーティングにリクエストを送信
IM-LogicDesigner：フロールーティング経由でロジックフローを実行し、結果を返却
IM-BloomMaker：結果を受け取り、画面に反映

ヒント

サンプル資材はクエリ発行などの処理を省いた、より簡略的な構成になっています。データベースに関する詳細については以下の記事を参照してください。

SQLを書かないDBアクセス

クライアントサイドバリデーションとの違い

このページでは、入力された文字数のチェックをサーバサイド（IM-LogicDesigner）で実装する例を紹介しています。一方、クライアントサイド（IM-BloomMaker）でバリデーションを実装することもできます。違いは以下のとおりです。

比較項目	サーバサイド	クライアントサイド
実装場所	IM-LogicDesigner	IM-BloomMaker
処理タイミング	フロールーティング呼び出し時	画面操作時（リアルタイム）
メリット	セキュアな検証、複雑なロジックに対応しやすい	即座なフィードバック、UX向上
適用場面	データベース制約のチェックなど	入力形式チェック、必須項目確認など

ヒント

クライアントサイドでのバリデーション実装例については、入力フォームの検証を参照してください。

サーバサイド処理を呼び出すこの連携パターンには、次のような特徴があります。画面とロジック処理を疎結合に保ちながら、柔軟な業務処理を実現できます。

項目	説明
疎結合アーキテクチャ	画面とロジック処理を分離することで、保守性と再利用性が高まる
統一されたエラーハンドリング	フロールーティング経由で一貫したエラー処理を実現できる
セキュアな通信	IMAuthenticationとセキュアトークンによる認証・認可機能を利用できる

サンプル資材

実装例のサンプルを用意しています。Accel Studioにインポートして内容を確認できます。

LDルーティング呼び出し

備考

リンクからZipファイルをダウンロードし、Accel Studio＞アプリケーション管理＞インポートの画面でインポートすると、Accel Studio＞アプリケーション管理＞アプリケーション一覧＞intra-mart Low-Code HANDBOOKに資材が表示されます。
サンプル資材は2026 Spring（Mimosa）の環境で作成しています。

ロジックフローを作成する

入力された文字列の長さをチェックし、適切なメッセージを返すロジックフローを作成します。

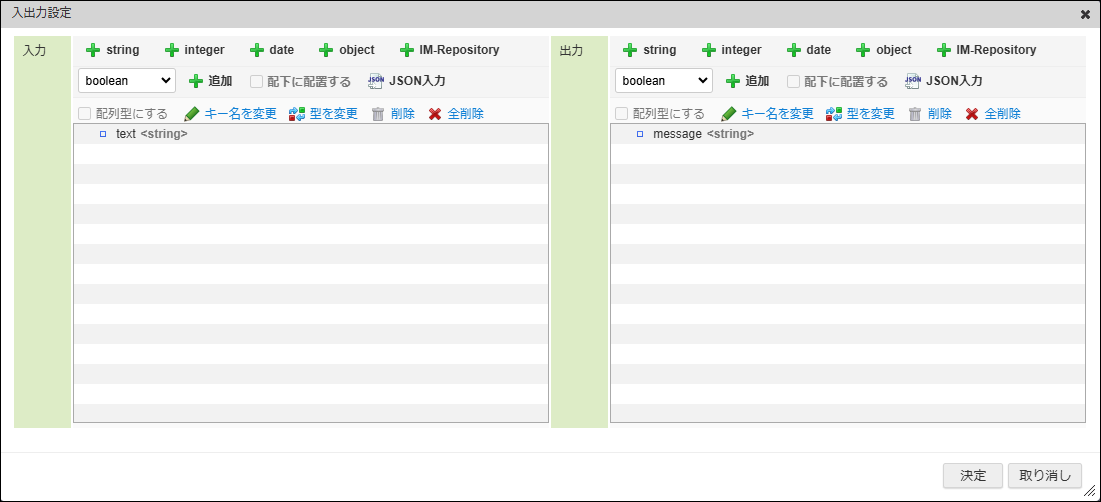

入出力を定義する

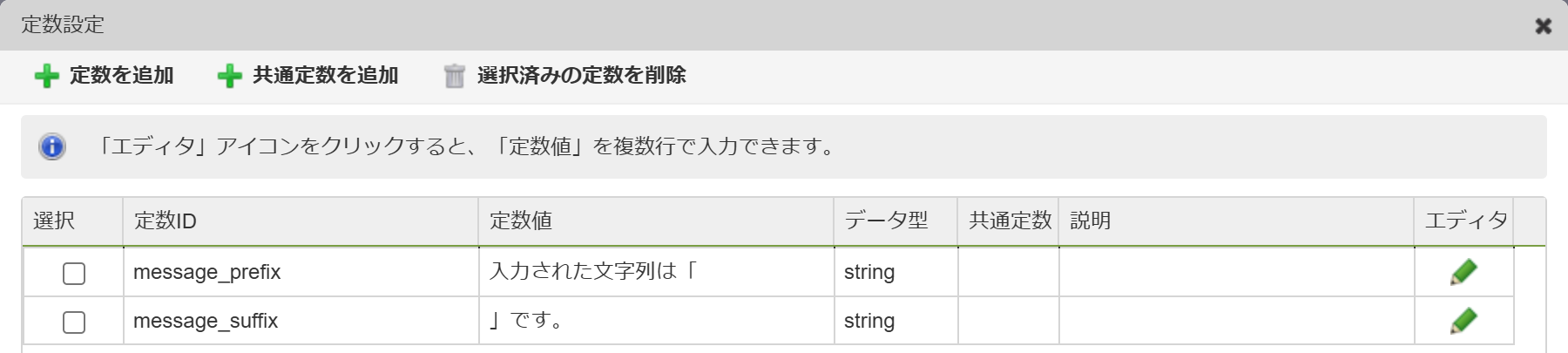

メッセージ組み立て用の定数を登録する

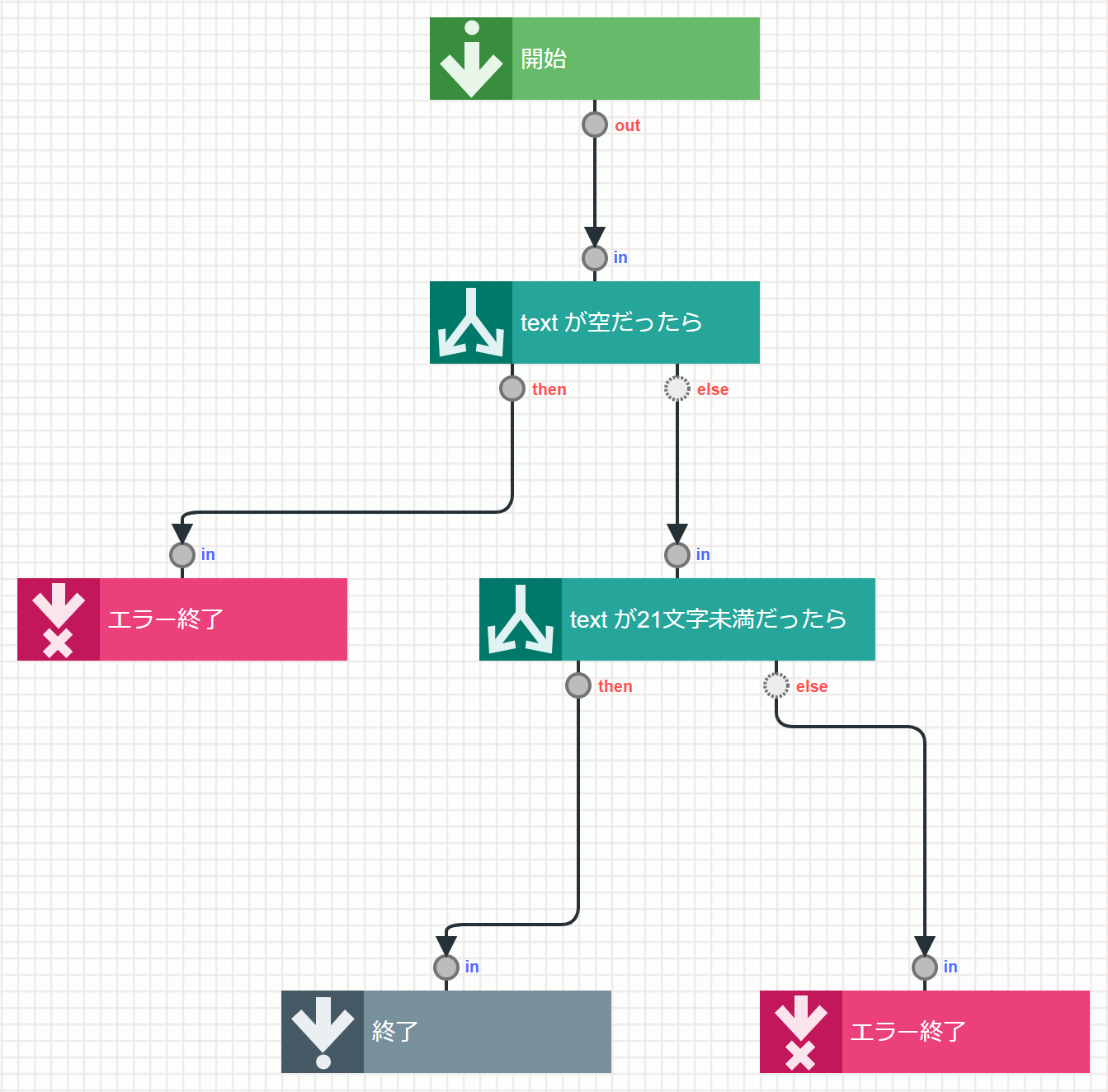

入力文字列の状態に応じてフローを分岐する

textが空だったら：${ isEmpty( $input.text ) }
textが21文字未満だったら：${ sizeOf( $input.text ) < 21 }

ヒント

EL式（IM-LogicDesigner仕様書）

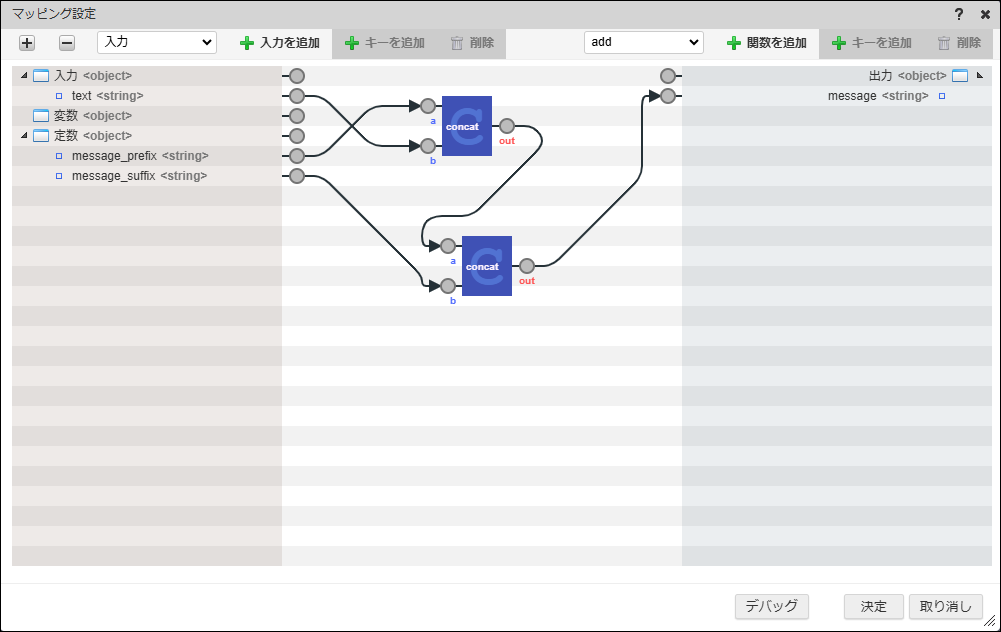

終了タスクでマッピング設定をして、正常時に返却するメッセージを組み立てる

なお、エラーメッセージはエラー終了タスクで設定しています。

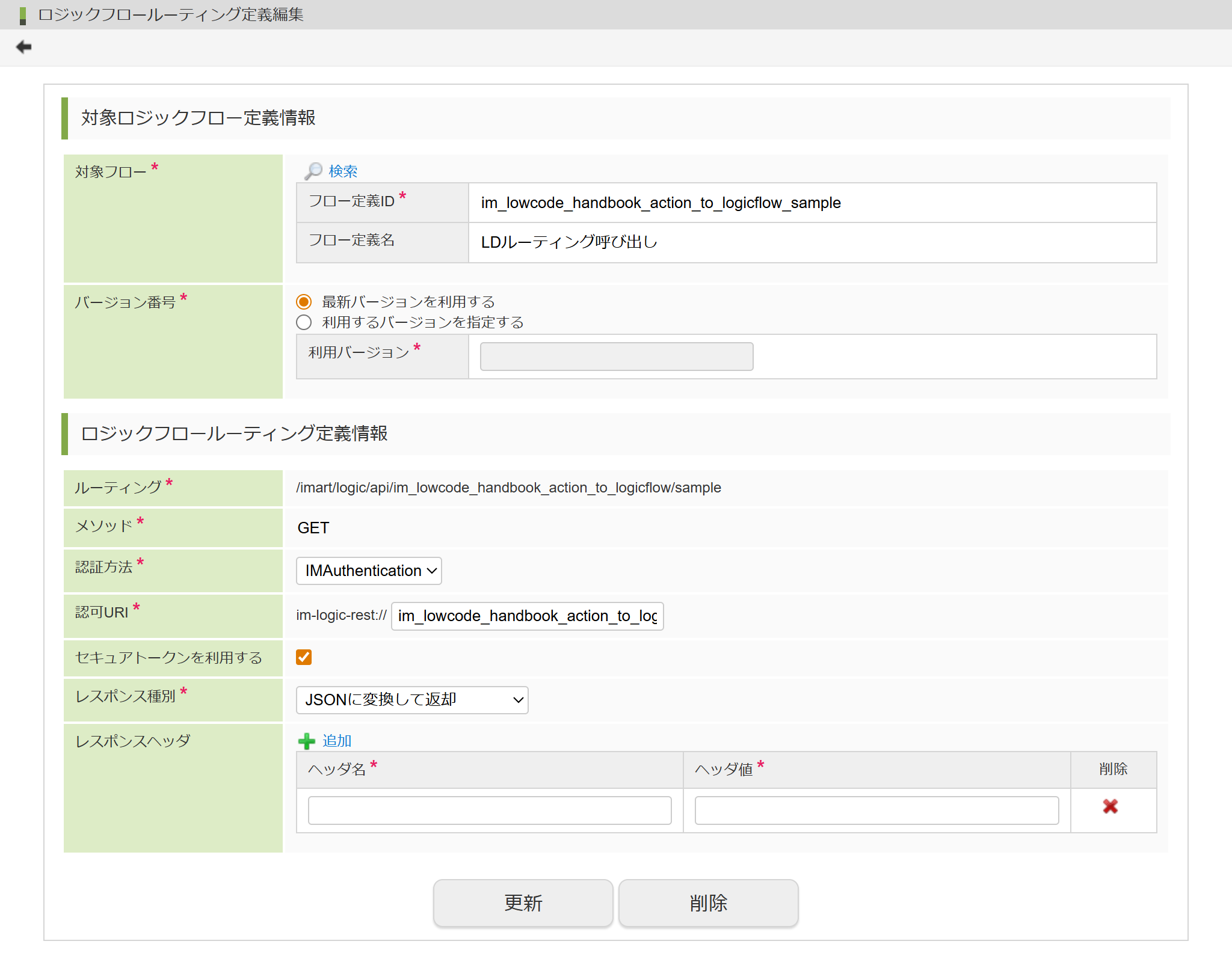

フロールーティングを作成する

作成したロジックフローを画面から呼び出せるよう、公開URLを作成します。

設定項目は以下のとおりです。

設定項目	設定値	補足
ルーティング	`{application_id}/{処理対象}`	命名ルールの例
メソッド	`GET` または `POST`	取得系は`GET`、更新系は`POST`
認証方式	`IMAuthentication`	-
認可URI	`{ルーティング}-{メソッド}`	命名ルールの例
セキュアトークン	チェックを入れる	セキュリティ向上のため
レスポンス種別	`JSONに変換して返却`	-

警告

セキュアトークンは原則有効に設定してください。参照のみの処理でも、セキュリティの観点から有効にすることをおすすめします。

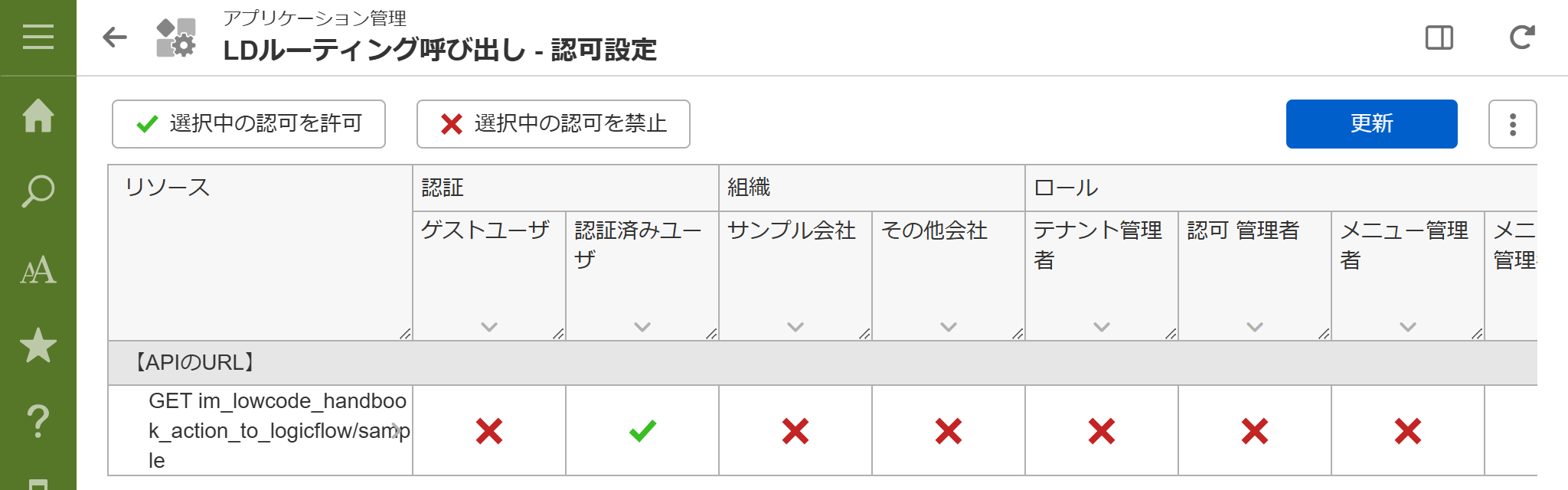

認可設定をする

作成したフロールーティングに対して、実行できるロールを認可設定します。

画面コンテンツを作成する

ロジックフローを呼び出し、結果を表示する画面コンテンツを作成します。

変数構造を定義する

{
  "state": {
    "data": {
      "text": ""
    }
  },
  "endPoint": {
    "callFlowRoute": {
      "requestParameter": {
        "text": ""
      },
      "responseData": {
        "error": false,
        "errorMessage": "",
        "message": ""
      }
    }
  }
}

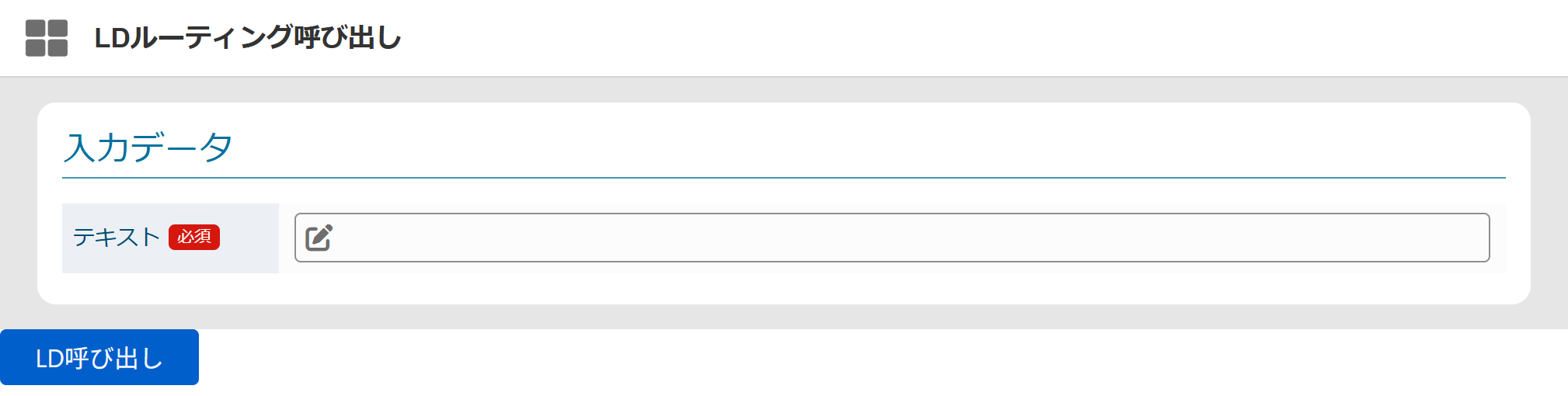

エレメントを配置する

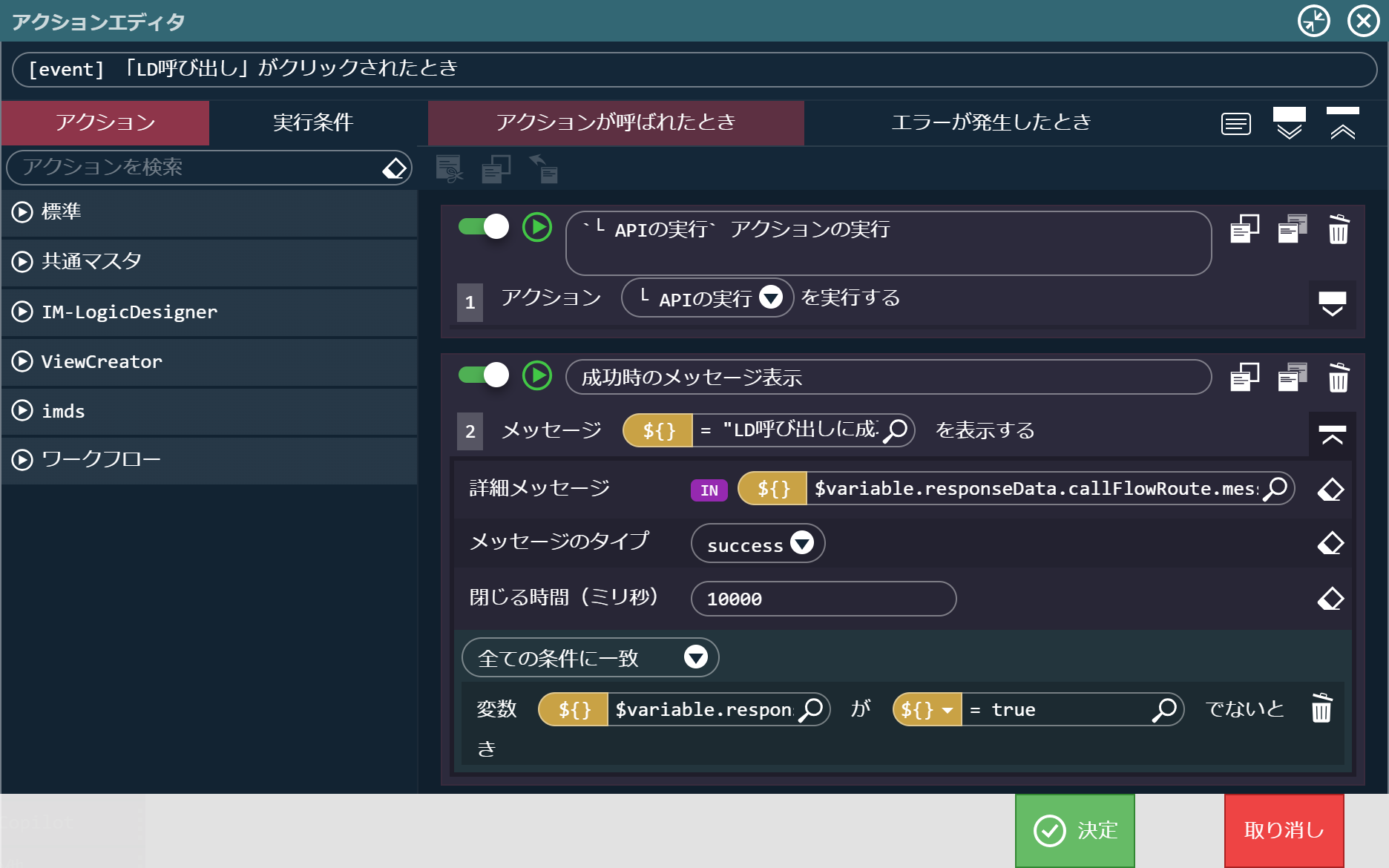

ボタンクリック時のアクション（[event] 「LD呼び出し」がクリックされたとき）を設定する

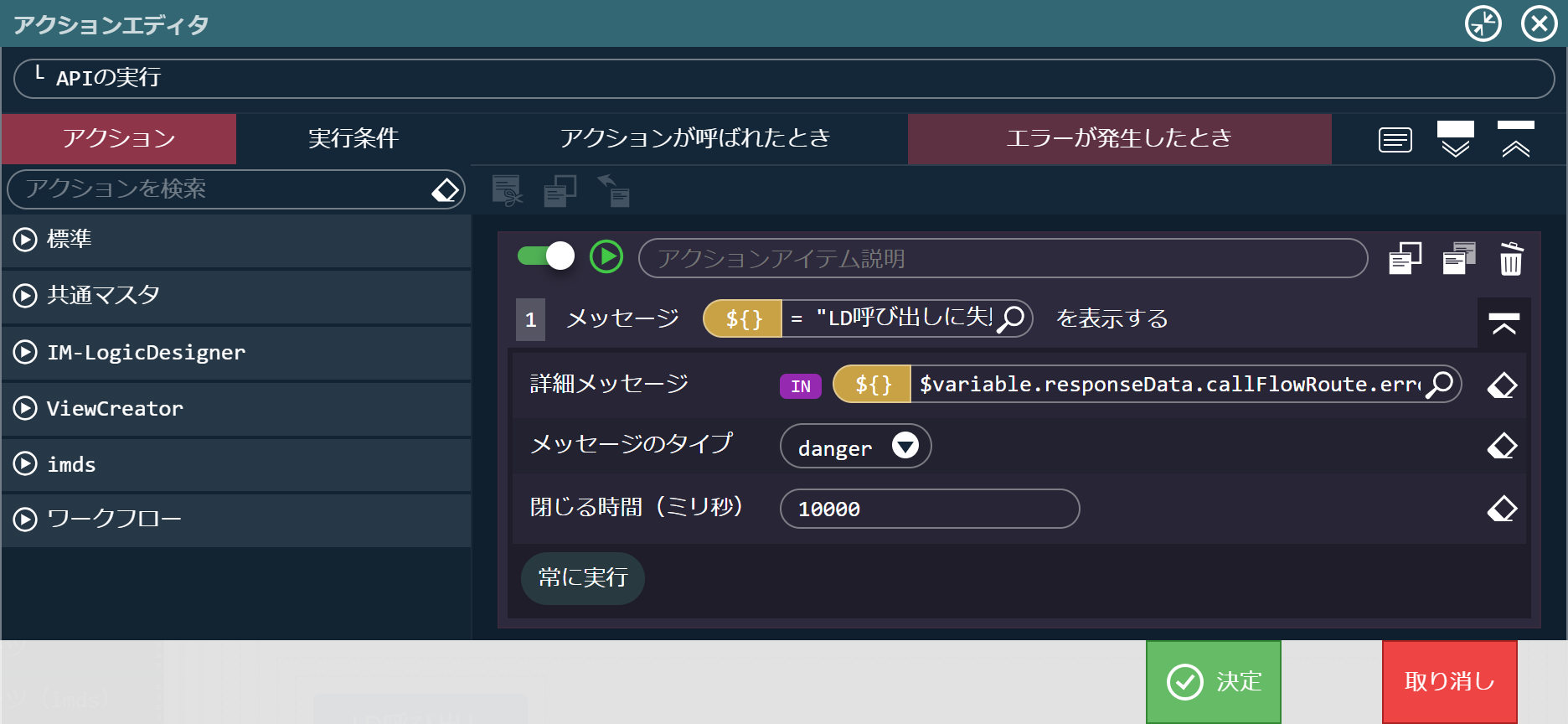

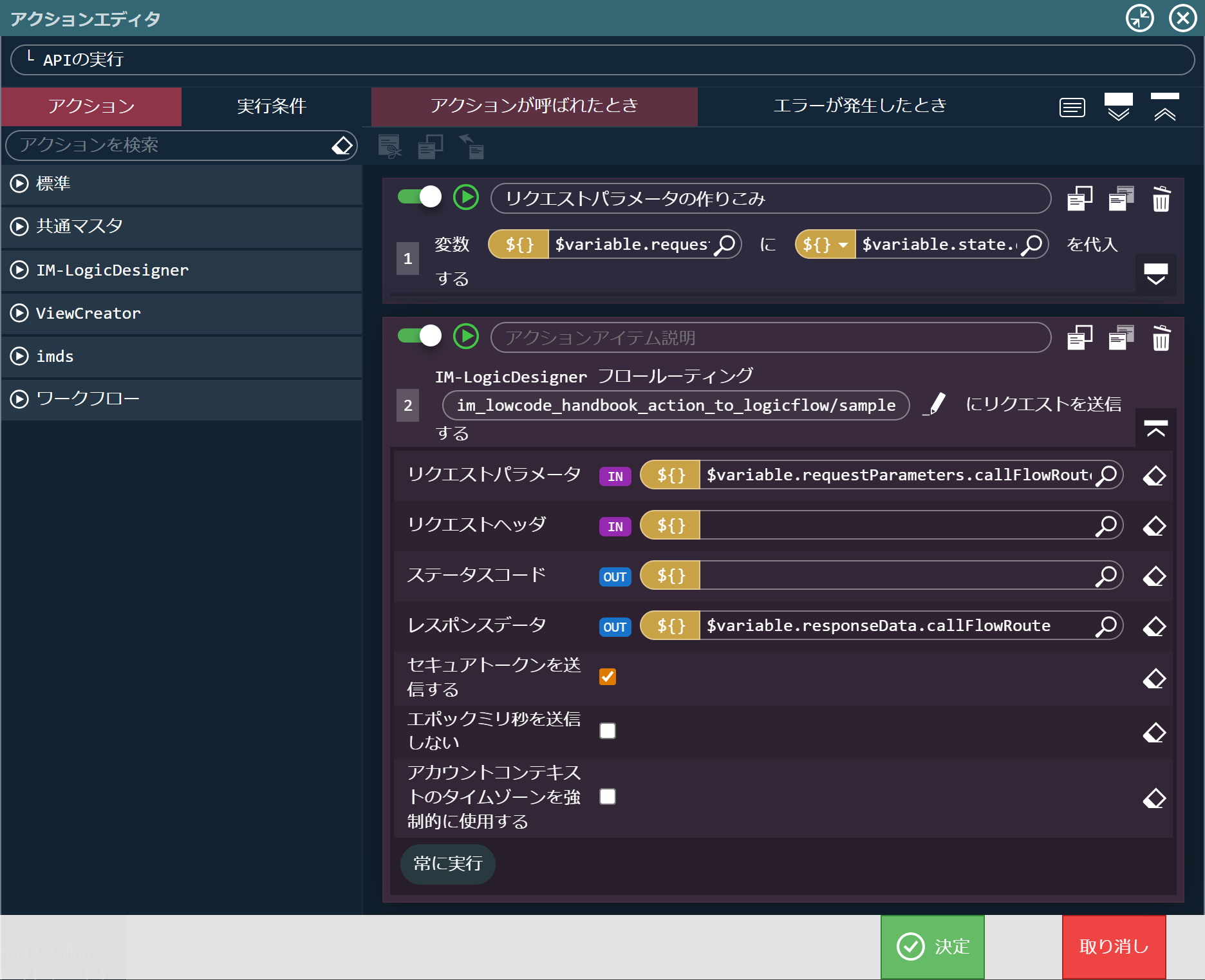

フロールーティング呼び出しのアクション（└ APIの実行）を設定する

ヒント

詳細：アクションのエラーハンドリング
