3.3 処理で利用する値の設定

ここでは、登録処理で利用する入出力値を設定します。登録画面で定義したリクエストパラメータやレスポンスデータと対応付けることで、画面と処理の間でデータを受け渡せるようにします。

処理で利用する値を確認する​

「3.2 画面で利用する値の設定」で設定した内容をもとに、登録処理で利用する値を確認します。登録処理では、画面変数のendPoint配下で定義したrequestParameterを入力値として受け取り、処理結果をresponseDataとして返却できるように設定します。

コラム

フロー内の処理で利用する値には、以下の4種類があります。

  • 入力値：フロー実行時に画面から受け取る値。ロジックフローの処理を開始する際に使用
  • 出力値：フロー実行後に画面へ返却する値。処理結果として利用
  • 変数：フロー全体で一時的に使用する値。処理の途中結果やデータの受け渡しに利用
  • 定数：フロー全体で共通で使用する固定値

各値の概要について、詳細は「ローコード操作マニュアル - 入出力値・変数・定数の定義」を参照してください。

ここでは、入出力値の設定について説明します。変数や定数については、フローの構築時に必要となったタイミングで設定します。

画面変数と入出力値の関係​

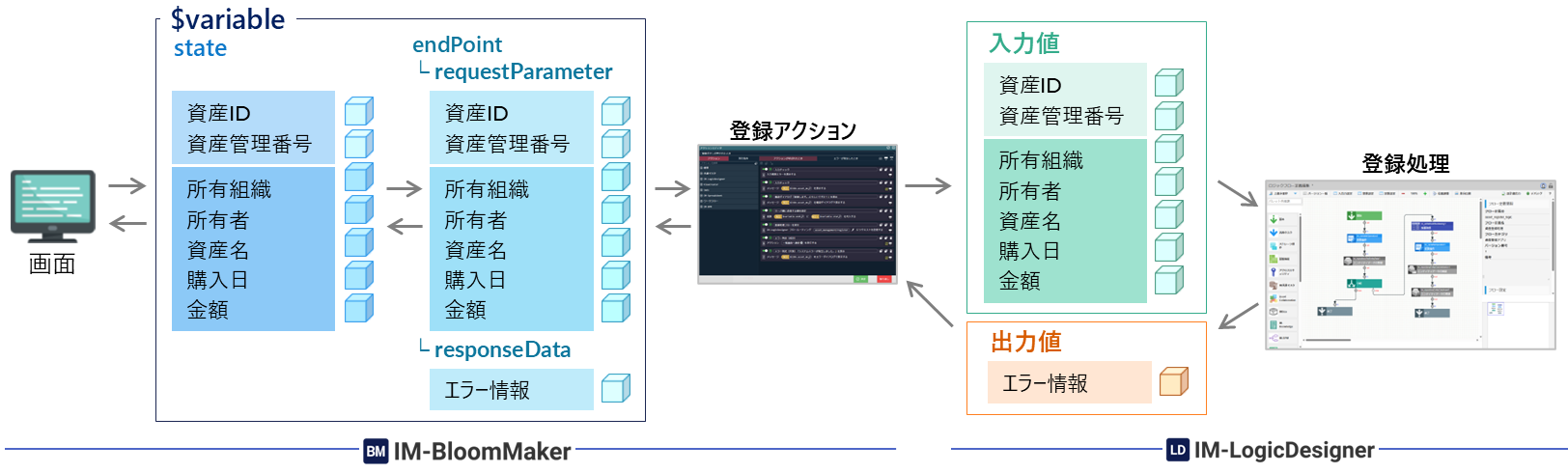

IM-BloomMakerの画面変数と、IM-LogicDesignerの入出力値はアクションを介してデータを受け渡します。画面で入力された値は画面変数$variableに格納され、アクションによってロジックフローの入力値へ渡されます。また、ロジックフローの処理結果は出力値として返却され、アクションによって画面変数$variableへ返却されます。

たとえば、ユーザが入力したデータは、stateに変数として保持され、登録処理を実行する際にendPointのrequestParameterに設定されます。登録アクションにより、requestParameterの内容がロジックフローの入力値として渡されます。登録処理の実行後、問題が発生した場合はエラー情報が出力値として返却されます。画面側では、endPoint.responseData配下でエラー情報を受け取り、メッセージを表示できます。

ロジックフローを作成する​

資産登録処理を作成するため、ロジックフローを作成します。ロジックフローとは、アプリケーション内の一連の処理を視覚的に定義する仕組みです。ここでは、「ロジック」リソースを追加した後、フローで利用する入出力値・変数・定数をそれぞれ設定します。

ロジックフローを追加する​

「アプリケーション管理」画面を表示し、アプリケーションに「ロジック」リソースを追加します。

Step 0. 事前準備​
操作手順

ロジックフローを追加する前に、以下の内容を確認してください。

Step 1. ロジックフロー定義を追加する​
操作手順

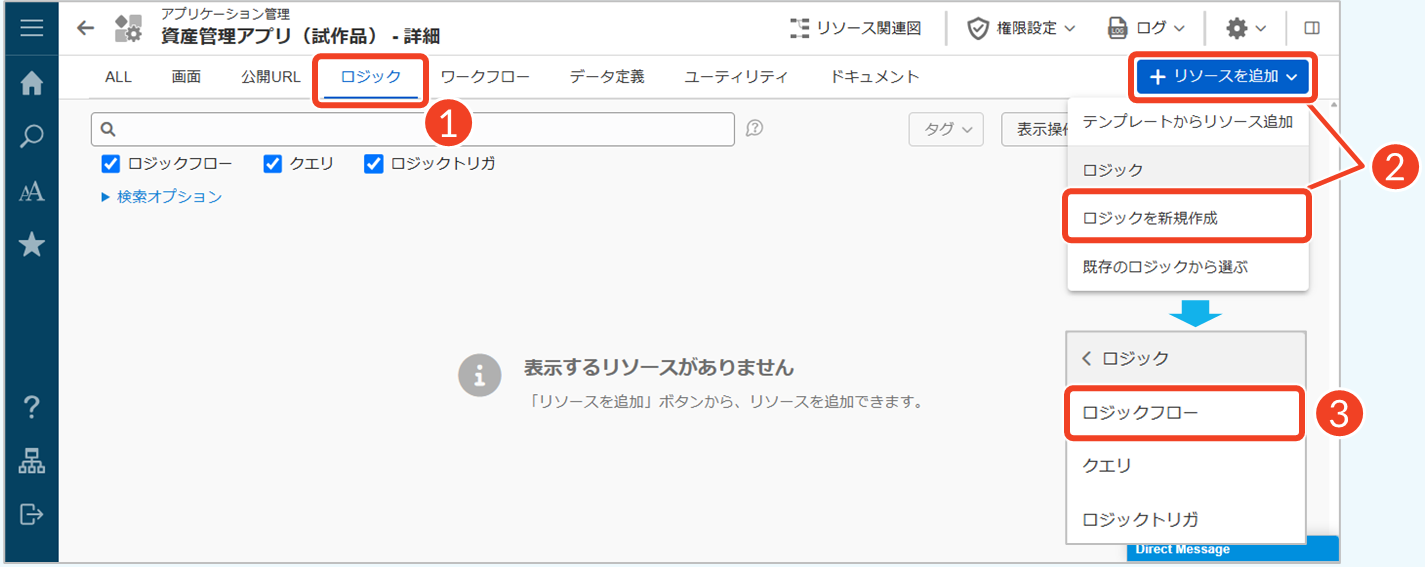

  1. ［ロジック］タブをクリックします。
  2. ［リソースを追加］→［ロジックを新規作成］の順にクリックします。
  3. ［ロジックフロー］をクリックします。

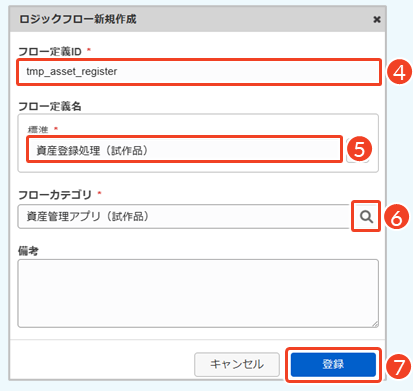

  1. 「フロー定義ID」に「tmp_asset_register」と入力します。
  2. 「フロー定義名」に「資産登録処理（試作品）」と入力します。
  3. フローカテゴリを選択します。
  • ［ ］→「資産管理アプリ（試作品）」を選択
  1. ［登録］をクリックします。
    └ 「確認」ダイアログで［登録］をクリックします。

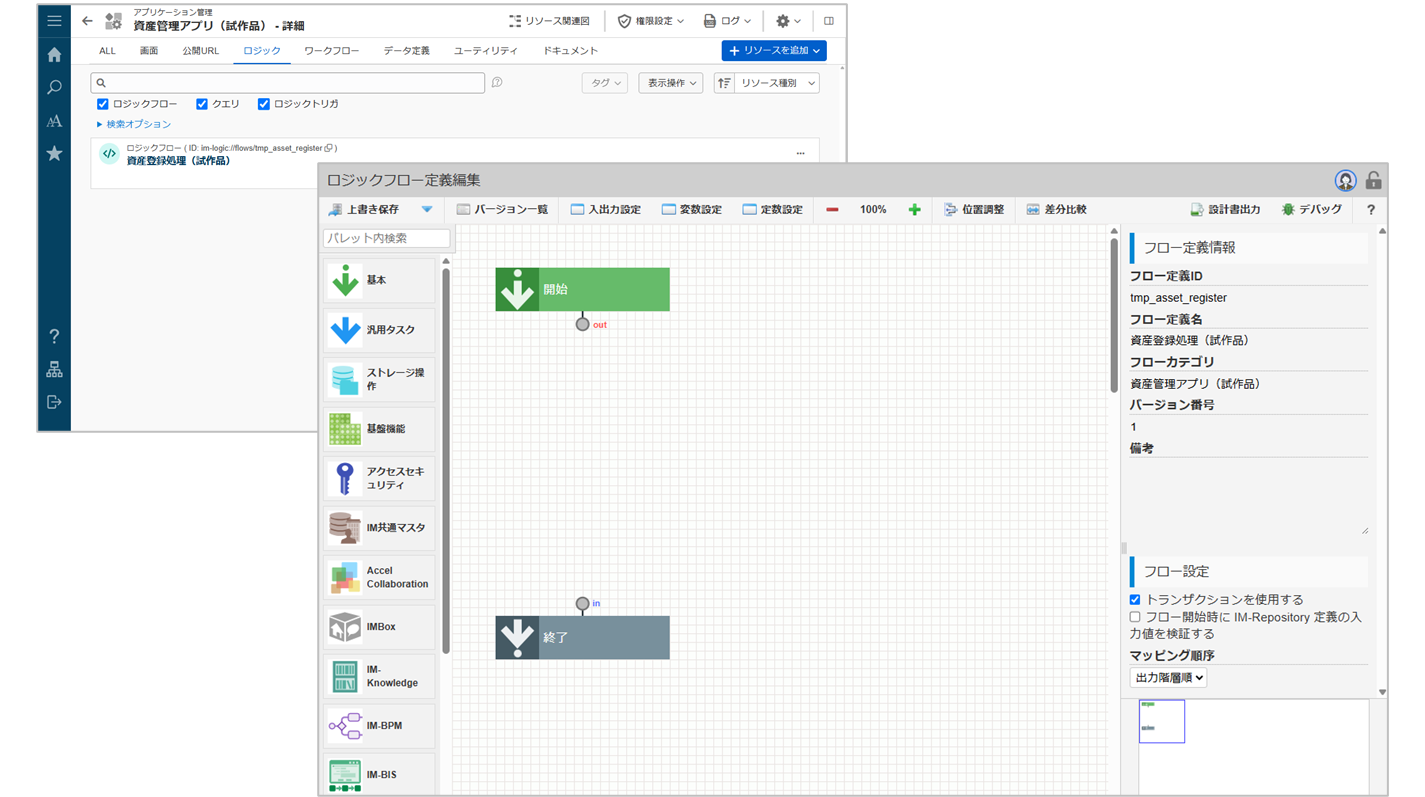

    └ 「ロジックフロー定義編集」画面が表示されます。
参考

ロジックフローのリソース追加手順について、詳細は「ローコード操作マニュアル - 新規ロジックフロー定義の追加」を参照してください。その他にも、「ロジックフロー定義編集」画面の項目について確認できます。

入出力値を設定する​

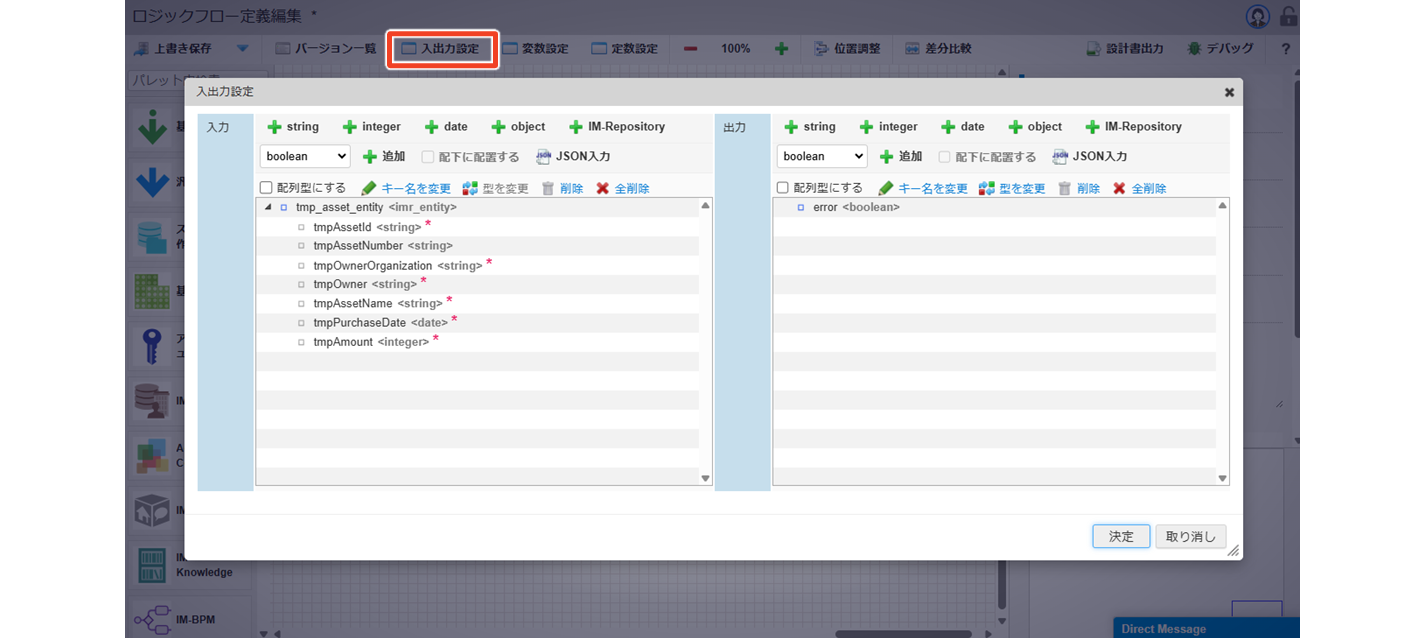

入力値には、画面変数のrequestParameterに対応する値を設定します。また、出力値には、画面変数のresponseDataに対応する値を設定します。これにより、画面とロジックフローの間で同じデータ構造を利用できるようになります。入出力値は、ツールバーにある［入出力設定］をクリックすると、「入出力設定」ダイアログが表示されます。

Step 1. 入力値を設定する​
操作手順

IM-BloomMakerでは、画面変数のrequestParameterを設定する際に、IM-Repositoryのエンティティをインポートしました。IM-LogicDesignerでも同じデータ構造を利用するため、入力値に同じエンティティをインポートします。

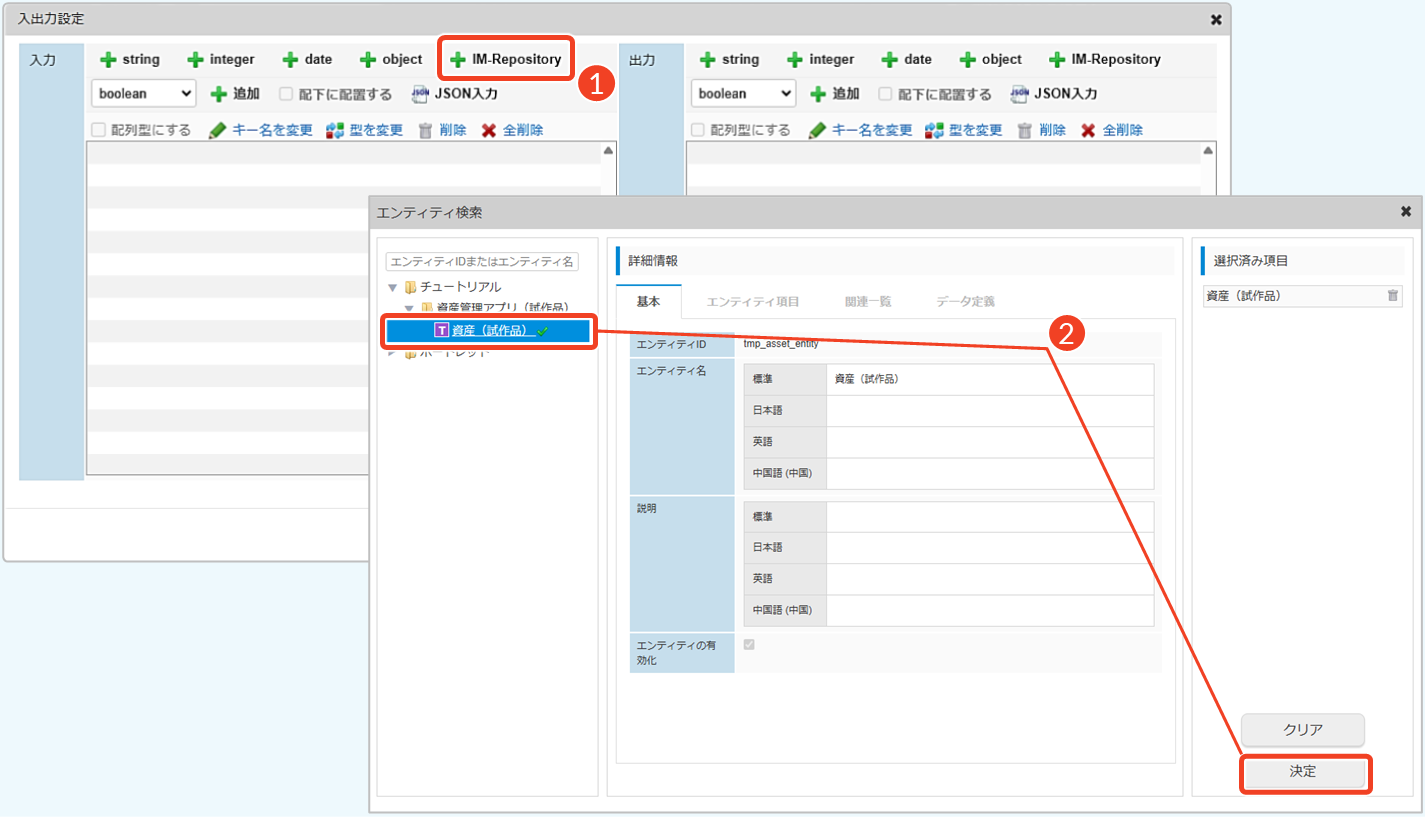

  1. ［IM-Repository］をクリックします。
  2. 「資産（試作品）」エンティティを選択し、［決定］をクリックします。
    └ 「確認」ダイアログで［決定］をクリックします。
    └ 入力値にエンティティが追加されます。
参考
Step 2. 出力値を設定する​
操作手順

IM-BloomMakerでは、画面変数のresponseData配下に、真偽値のerrorを設定しました。IM-LogicDesignerでも同じデータ構造で処理結果を返却するため、同じ構造の出力値を設定します。

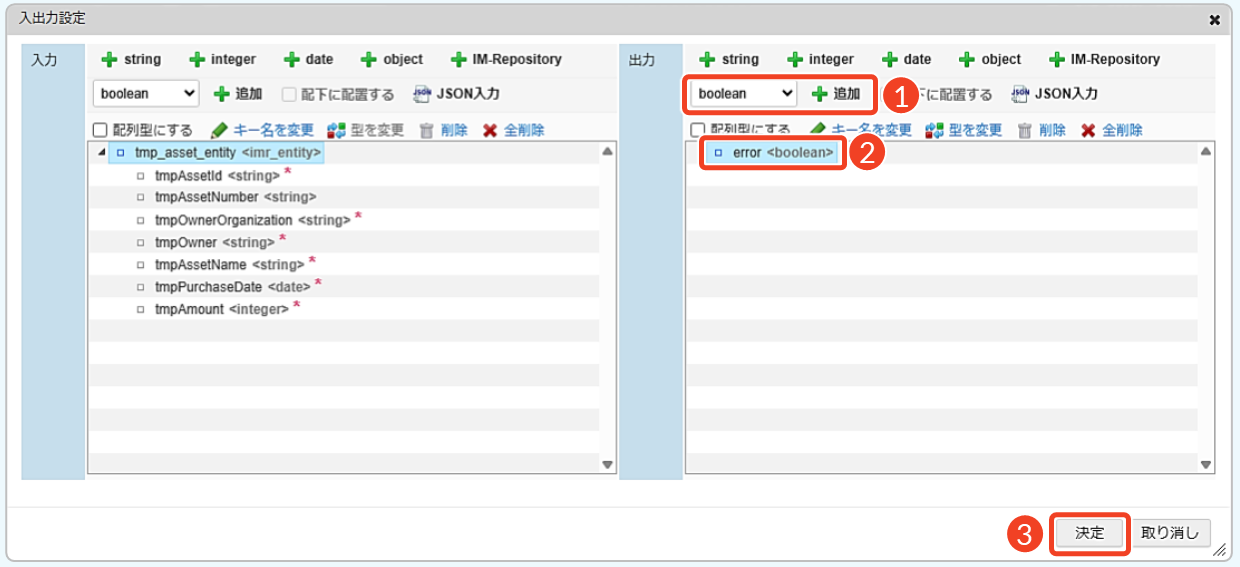

  1. データ型で真偽値を定義します。
    └ プルダウンで［boolean］を選択→［追加］
  2. 出力値の名称を変更します。
    └ 「error」に変更→任意の箇所をクリック
    └ 入力状態に戻したい場合は、［キー名を変更］をクリック
  1. ［決定］をクリックします。
参考
コラム

入出力値の設定が完了したら、設定内容を一時保存します。［上書き保存］の右側にある［▼］をクリックし、［一時保存］を選択してください。一時保存した内容はWebブラウザに保存されます。なお、［上書き保存］はロジックフローが完結していない状態では実行できません。フローの保存方法について、詳細は「ローコード操作マニュアル - 新規ロジックフロー定義の保存 > Webブラウザに一時保存する」を参照してください。

こんなときは​

操作中に不明な点や問題が発生した場合は、以下の項目から該当する内容を選択してください。
入出力値を設定した後は、登録処理フローを作成します。本チュートリアルでは、変数や定数をフロー作成の途中で設定しますが、操作に慣れてきたら、フロー作成前にあらかじめ設定しておいても問題ありません。
