4.3 処理で利用する値の設定

ここでは、一覧取得処理で利用する入出力値を設定します。管理画面で定義したリクエストパラメータやレスポンスデータと対応付けることで、画面と処理の間でデータを受け渡せるようにします。

処理で利用する値を確認する​

「4.2 画面で利用する値の設定」で設定した内容をもとに、一覧取得処理で利用する値を確認します。一覧取得処理では、検索フォームで入力した検索条件やソート条件をendPoint.requestParameterから受け取り、取得した一覧データと総件数をendPoint.responseDataへ返却します。

コラム

フロー内の処理で利用する値には、以下の4種類があります。

  • 入力値：フロー実行時に画面から受け取る値。ロジックフローの処理を開始する際に使用
  • 出力値：フロー実行後に画面へ返却する値。処理結果として利用
  • 変数：フロー全体で一時的に使用する値。処理の途中結果やデータの受け渡しに利用
  • 定数：フロー全体で共通で使用する固定値

各値の概要について、詳細は「ローコード操作マニュアル - 入出力値・変数・定数の定義」を参照してください。

ここでは、入出力値の設定について説明します。本チュートリアルでは、処理内で利用する変数や定数は使用しないため、入出力値のみを設定します。

画面変数と入出力値の関係​

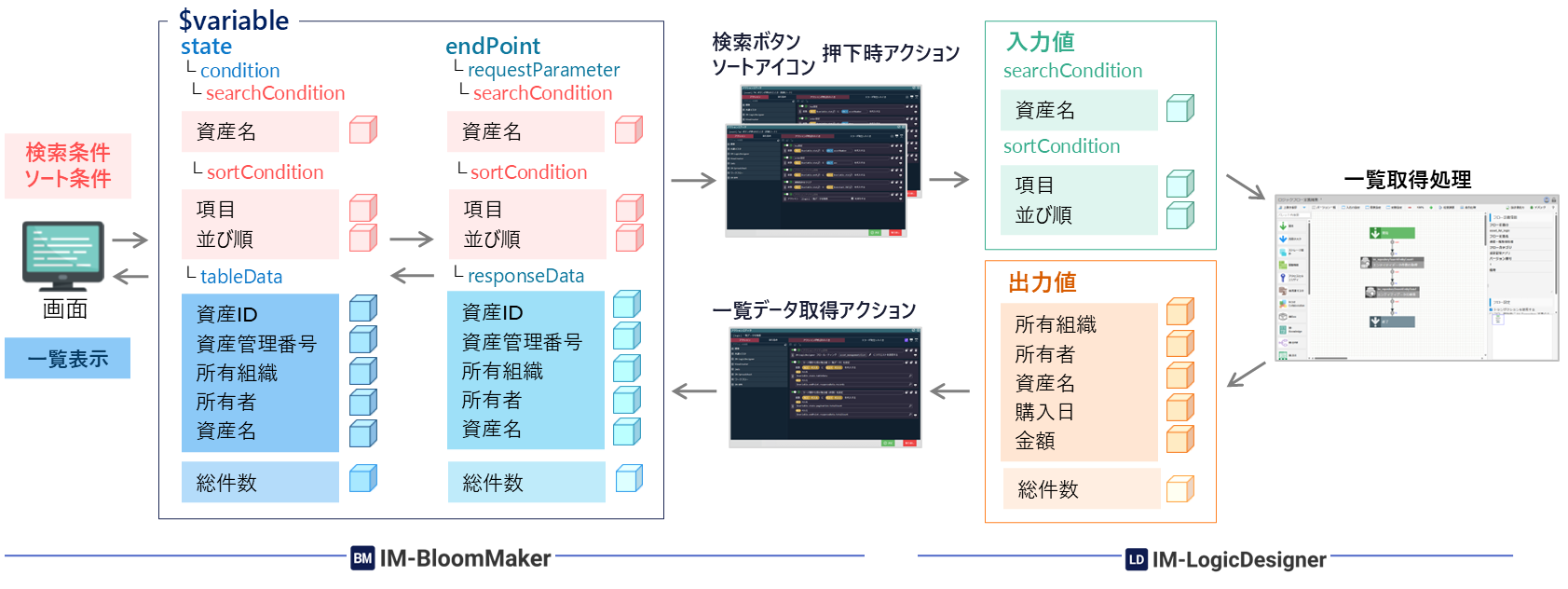

IM-BloomMakerの画面変数と、IM-LogicDesignerの入出力値はアクションを介してデータを受け渡します。

たとえば、検索フォームに入力した検索条件や、列見出しで選択したソート条件は、state.conditionに保持されます。検索ボタンや列見出しをクリックすると、それらの値がendPoint.requestParameterへ設定され、一覧取得処理の入力値として渡されます。

一覧取得処理の実行後、取得した一覧データと総件数がendPoint.responseDataへ返却されます。その後、responseDataの内容をstate.tableDataやstate.pagination.totalCountへ反映することで、一覧と件数が画面に表示されます。

ロジックフローを作成する​

一覧取得処理を作成するため、ロジックフローを作成します。登録処理と同様に「ロジック」リソースを追加した後、フローで利用する入出力値を設定します。

ロジックフローを追加する​

「アプリケーション管理」画面を表示し、アプリケーションに「ロジック」リソースを追加します。

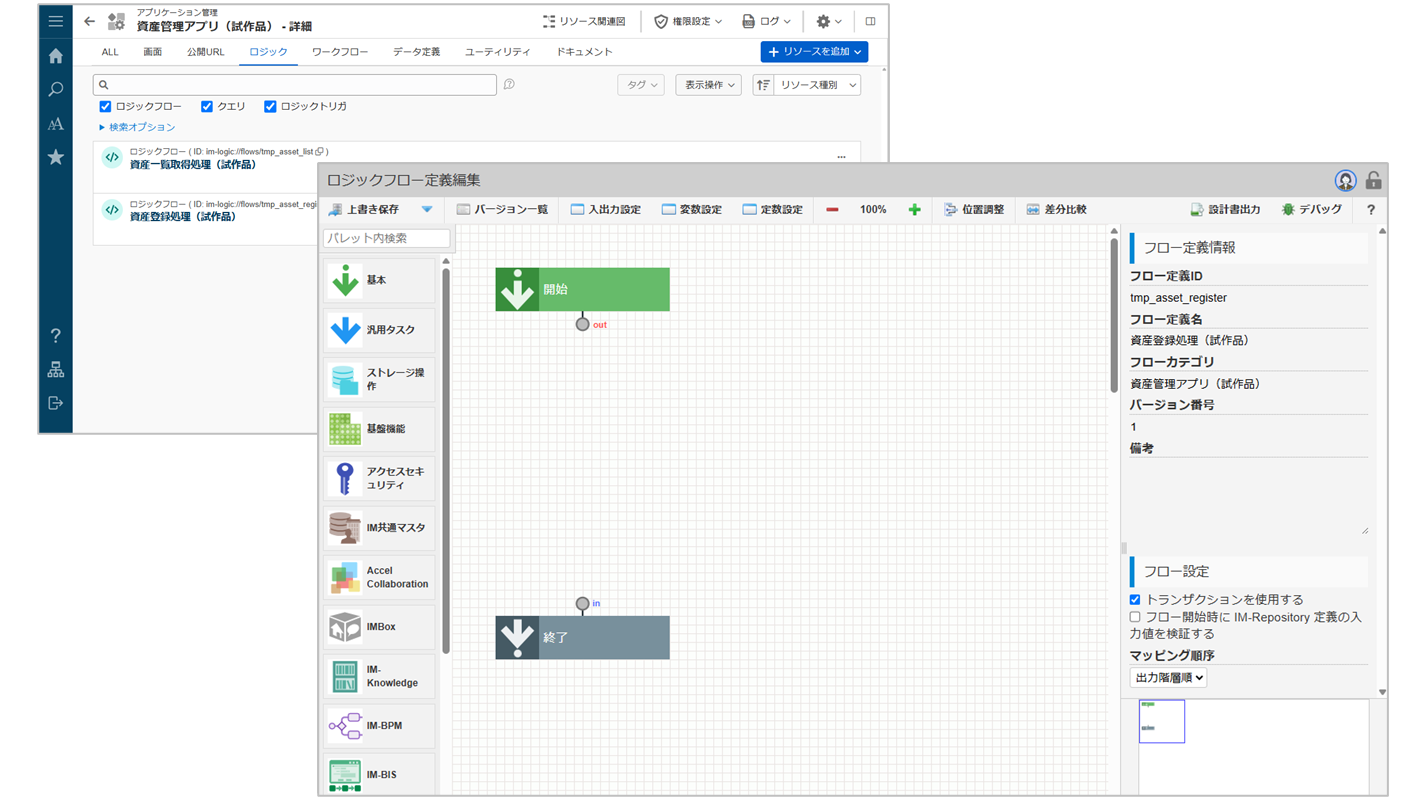

Step 0. 事前準備​
操作手順

ロジックフローを追加する前に、以下の内容を確認してください。

Step 1. ロジックフロー定義を追加する​

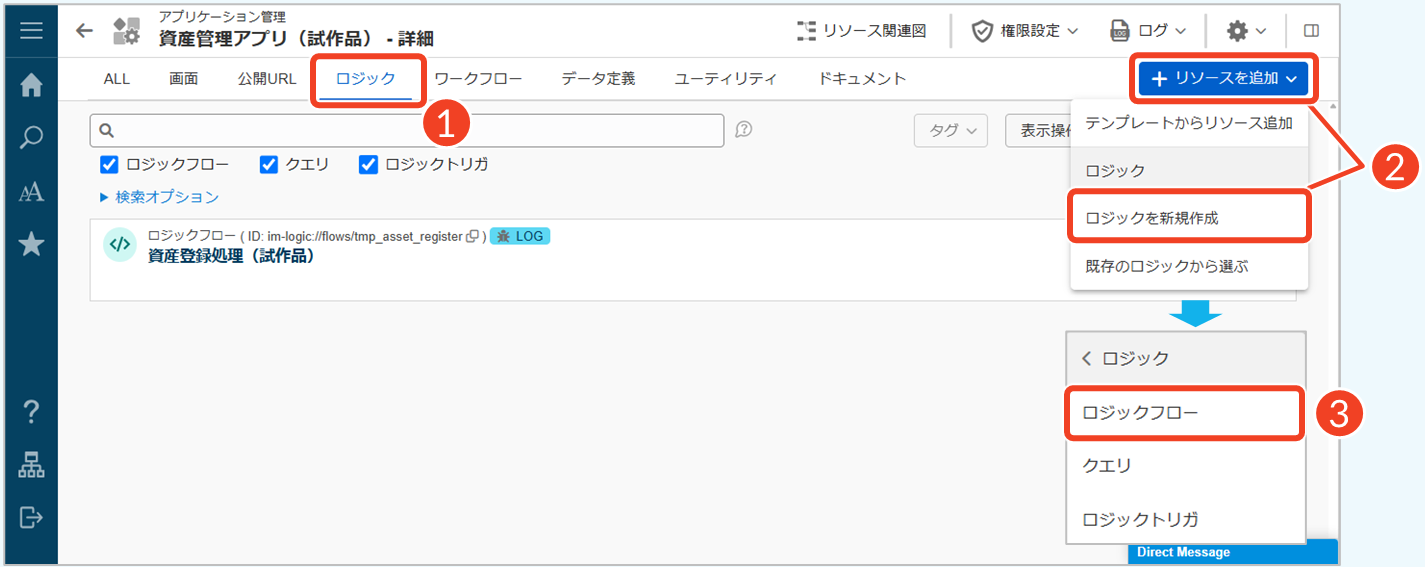

操作手順
  1. ［ロジック］タブをクリックします。
  2. ［リソースを追加］→［ロジックを新規作成］の順にクリックします。
  3. ［ロジックフロー］をクリックします。

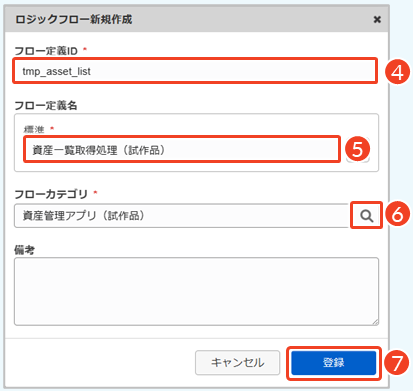

  1. 「フロー定義ID」に「tmp_asset_list」と入力します。
  2. 「フロー定義」に「資産一覧取得処理（試作品）」と入力します。
  3. フローカテゴリを選択します。
  • ［ ］→「資産管理アプリ（試作品）」を選択
  1. ［登録］をクリックします。
    └ 「確認」ダイアログで［登録］をクリックします。
    └ 「ロジックフロー定義編集」画面が表示されます。
参考

ロジックフローのリソース追加手順について、詳細は「ローコード操作マニュアル - 新規ロジックフロー定義の追加」を参照してください。その他にも、「ロジックフロー定義編集」画面の項目について確認できます。

入出力値を設定する​

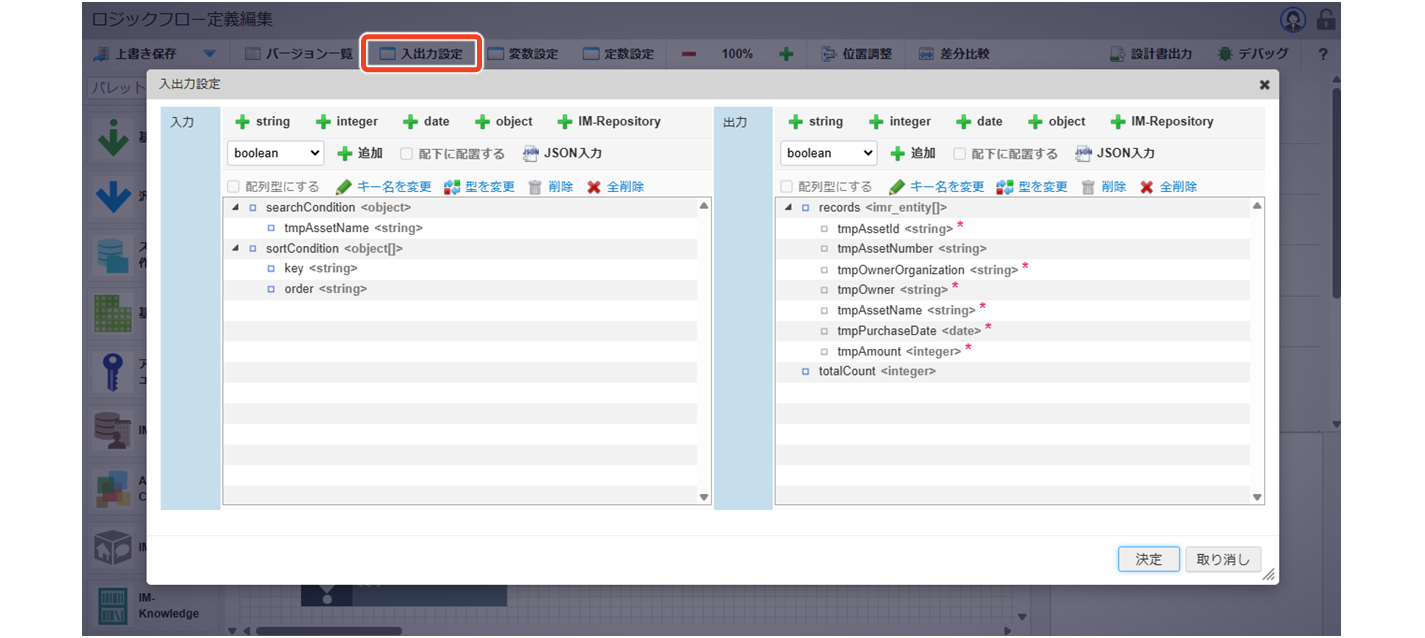

入力値には、画面変数requestParameterで定義したsearchConditionとsortConditionに対応する値を設定します。出力値には、画面変数responseDataで定義した一覧データと総件数に対応する値を設定します。これにより、画面から検索条件・ソート条件を受け取り、処理結果を画面へ返却できるようになります。入出力値は、ツールバーにある［入出力設定］をクリックすると、「入出力設定」ダイアログが表示されます。

Step 1. 入力値を設定する​
操作手順

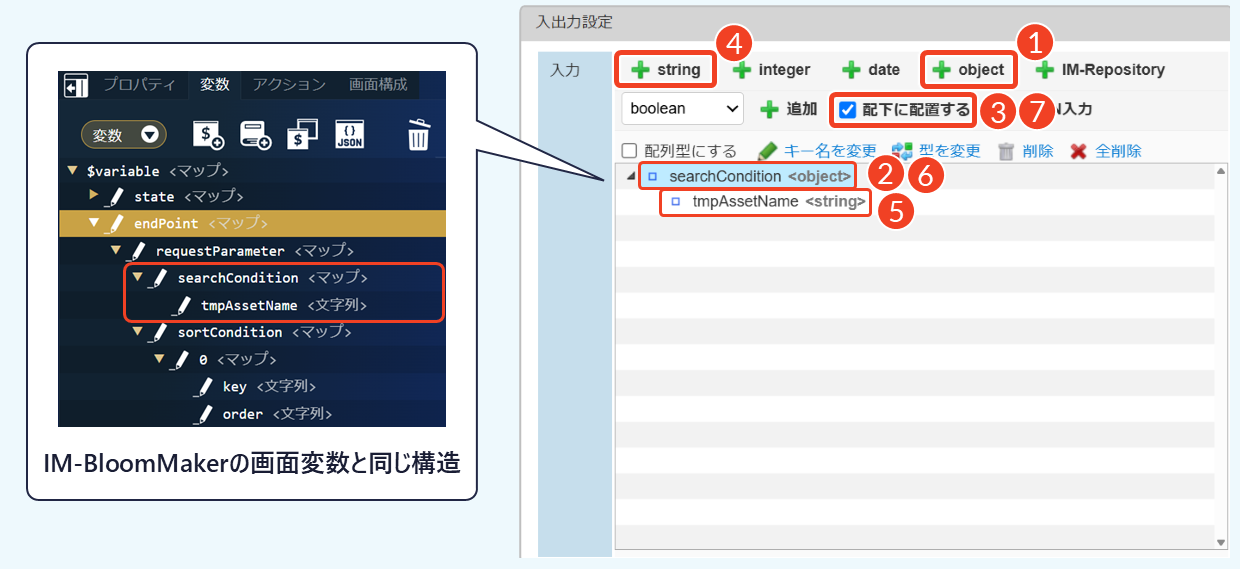

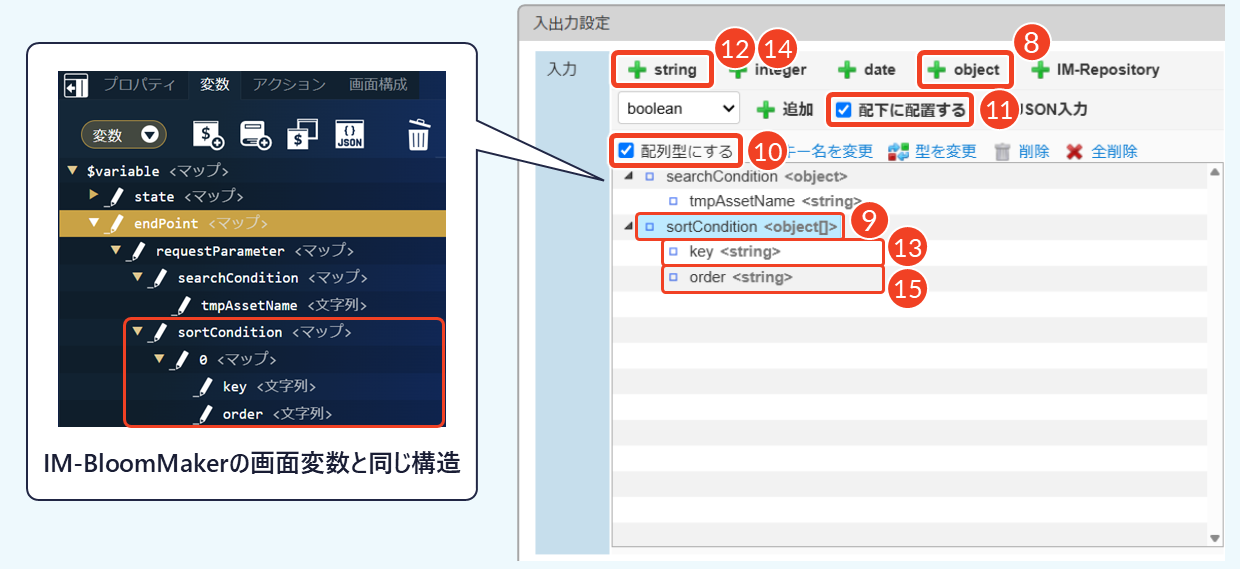

IM-BloomMakerでは、画面変数のrequestParameter配下に、searchConditionとsortConditionを設定しました。IM-LogicDesignerでも同じデータ構造で画面から値を受け取るため、searchConditionとsortConditionをそれぞれ設定します。

  1. ［object］をクリックします。
  2. 入力値の名称を変更します。
  • 「searchCondition」に変更→任意の箇所をクリック
  1. 「配下に配置する」にチェックを入れます。
  2. ［string］をクリックします。
  1. 入力値の名称を変更します。
  • 「tmpAssetName」に変更→任意の箇所をクリック
  1. 「searchCondition」を選択します。
  2. 「配下に配置する」のチェックを外します。
  1. ［object］をクリックします。
  2. 入力値の名称を変更します。
  • 「sortCondition」に変更→任意の箇所をクリック
  1. 「配列型にする」にチェックを入れます。
  2. 「配下に配置する」にチェックを入れます。
  1. ［string］をクリックします。
  2. 入力値の名称を変更します。
  • 「key」に変更→任意の箇所をクリック
  1. ［string］をクリックします。
  2. 入力値の名称を変更します。
  • 「order」に変更→任意の箇所をクリック
参考
メモ

IM-BloomMakerでは画面変数の階層構造をマップ型で定義します。一方、IM-LogicDesignerでは同様の階層構造をオブジェクト型で定義します。利用する型名は異なりますが、どちらも階層構造を持つデータを表すために使用します。IM-LogicDesignerのデータに関する仕様は、「IM-LogicDesigner仕様書 - 4.1.7. データ」を参照してください。

Step 2. 出力値を設定する​
操作手順

IM-BloomMakerでは、画面変数のresponseData配下に、一覧データを受け取るrecordsと、総件数を受け取るtotalCountを設定しました。IM-LogicDesignerでは、画面側で定義したresponseDataに対応するように、出力値としてrecordsとtotalCountを設定します。

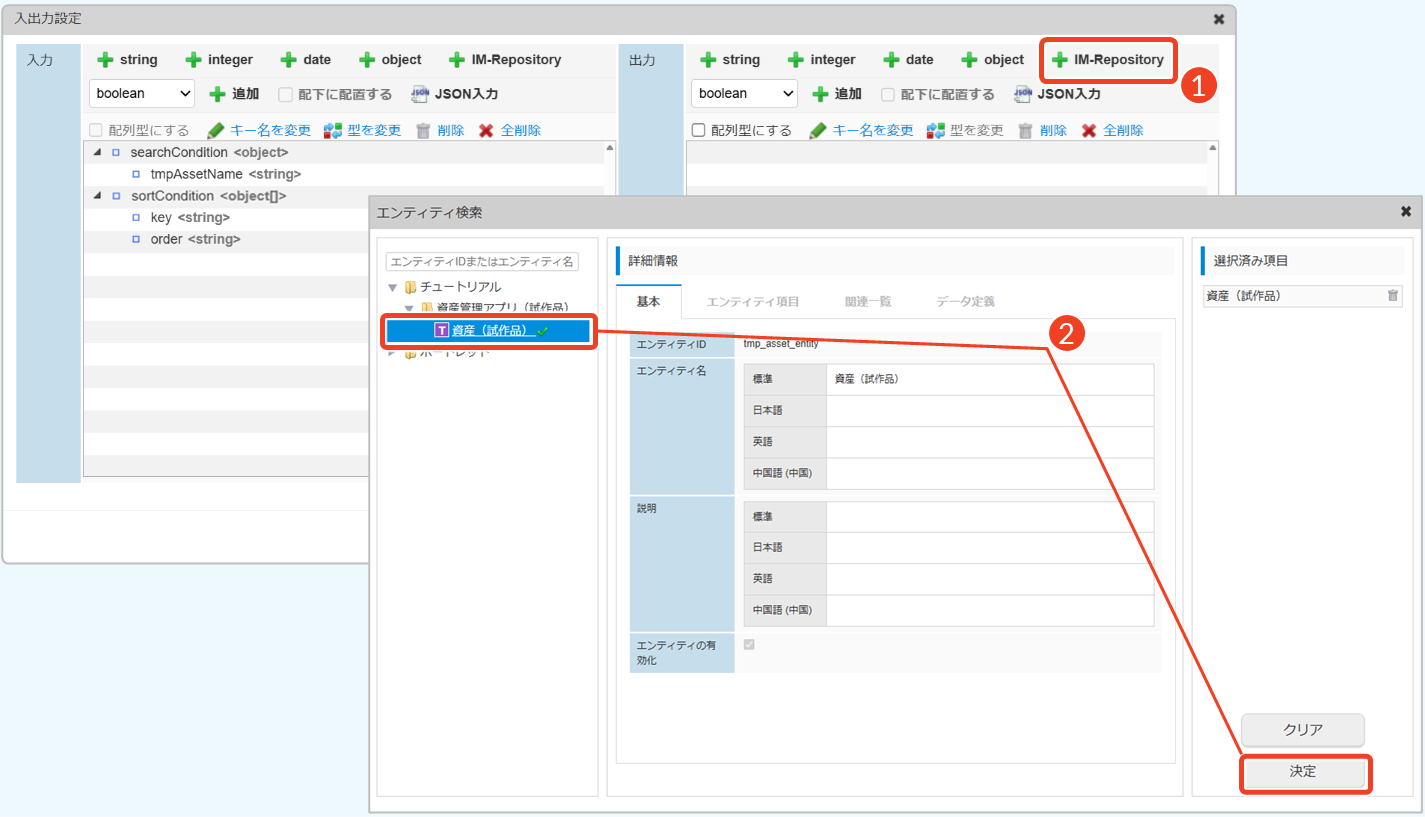

  1. ［IM-Repository］をクリックします。
  2. 「資産（試作品）」エンティティを選択し、［決定］をクリックします。
    └ 「確認」ダイアログで［決定］をクリックします。
    └ 出力値にエンティティが追加されます。

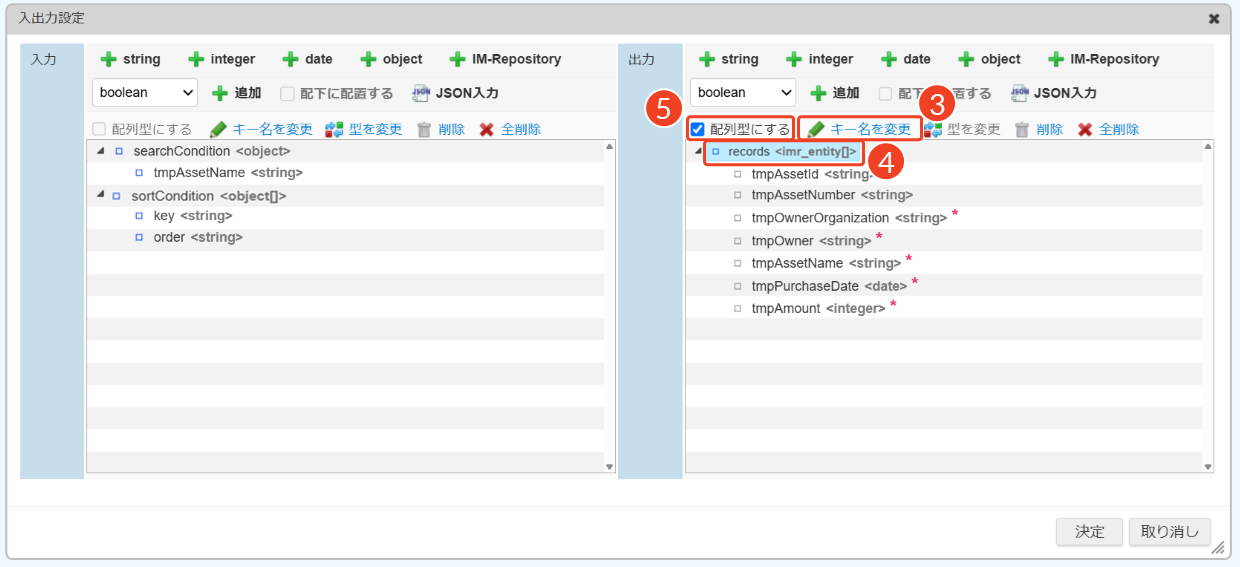

  1. ［キー名を変更］をクリックします。
  2. 出力値の名称を変更します。
  • 「tmp_asset_entity」から「records」に変更→任意の箇所をクリック
  1. 「配列型にする」にチェックを入れます。
参考
メモ

IM-BloomMakerでは、一覧に必要な項目だけを表示する設計にしています。一方、IM-LogicDesignerでは、IM-Repositoryのエンティティをそのまま利用し、全項目を出力値として設定します。エンティティの全項目を返却することで、一覧に表示する項目を追加しても、処理側を変更せずに画面側の設定だけで対応できます。また、管理画面では必要な項目だけを表示し、詳細画面で全項目を表示するなど、同じ返却データを複数の画面で再利用することも可能です。

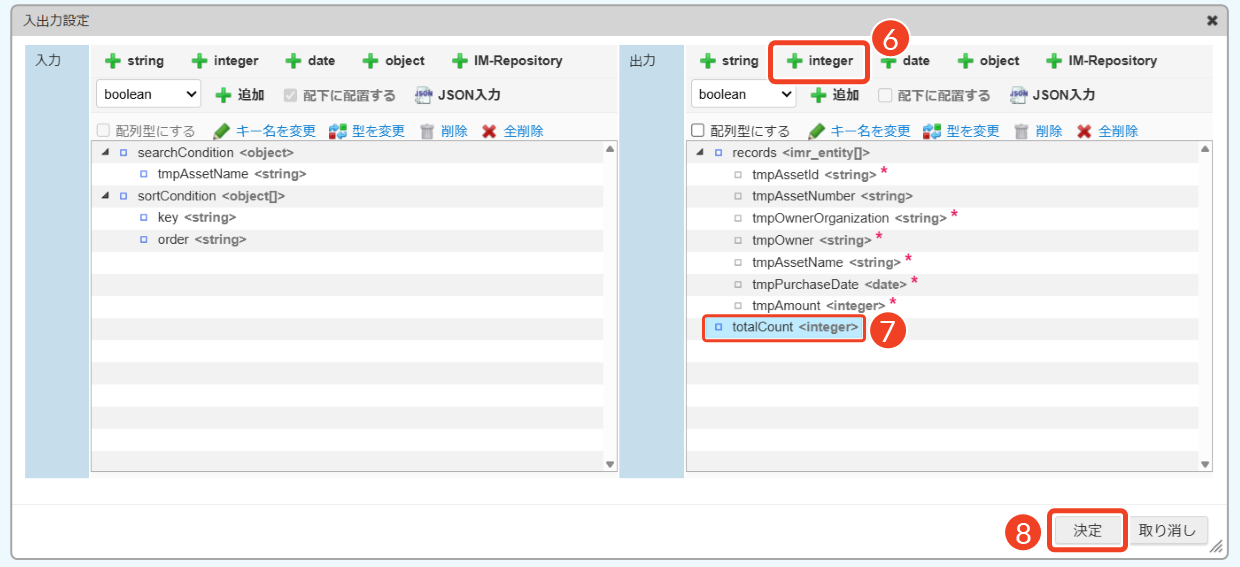

  1. ［integer］をクリックします。
  2. 出力値の名称を変更します。
  • 「totalCount」に変更→任意の箇所をクリック
  1. ［決定］をクリックします。
参考
コラム

入出力値の設定が完了したら、設定内容を一時保存します。［上書き保存］の右側にある［▼］をクリックし、［一時保存］を選択してください。一時保存した内容はWebブラウザに保存されます。なお、［上書き保存］はロジックフローが完結していない状態では実行できません。フローの保存方法について、詳細は「ローコード操作マニュアル - 新規ロジックフロー定義の保存 > Webブラウザに一時保存する」を参照してください。

こんなときは​

操作中に不明な点や問題が発生した場合は、以下の項目から該当する内容を選択してください。
入出力値を設定した後は、一覧取得処理フローを作成します。データベースの項目と画面に表示する項目の対応関係を確認しながら、一覧データを取得して画面へ返却する処理を作成していきましょう。
